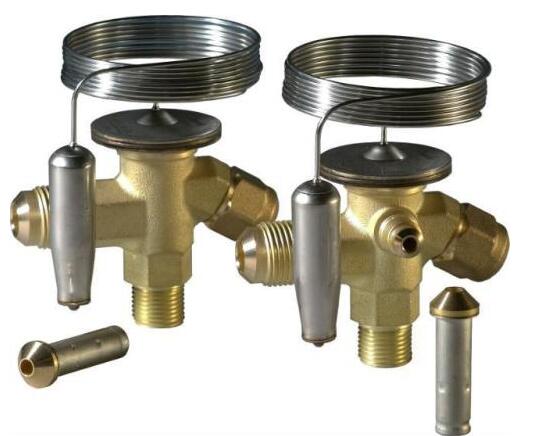

膨脹閥是制冷系統中的一個重要部件，一般安裝于儲液筒和蒸發器之間。膨脹閥使中溫高壓的液體制冷劑通過其節流成為低溫低壓的濕蒸汽，然後制冷劑在蒸發器中吸收熱量達到制冷效果，膨脹閥通過蒸發器末端的過熱度變化來控制閥門流量，防止出現蒸發器面積利用不足和敲缸現象。

組成

簡單說，膨脹閥由閥體、感溫包、平衡管三大部分組成。

膨脹閥感溫包

感溫包内充注的是處于氣液平衡飽和狀态的制冷劑，這部分制冷劑與系統内的制冷劑是不相通的。它一般是綁在蒸發器出氣管上，與管子緊密接觸以感受蒸發器出口的過熱蒸氣溫度，由于它内部的制冷劑是飽和的，所以就根據溫度傳遞溫度下飽和狀态的壓力給閥體。

膨脹閥平衡管

平衡管的一端接在蒸發器出口稍遠離感溫包的位置上，通過毛細管直接與閥體連接。作用是傳遞蒸發器出口的實際壓力給閥體。閥體内有二膜片，膜片在壓力作用下向上移動使通過膨脹閥的制冷劑流量減小，在動态中尋求平衡。

膨脹閥質量判斷

理想的膨脹閥工作狀态應該是随着蒸發器負荷的變化，實時改變開度，控制流量。但實際上，由于感溫包感受的溫度在熱傳遞上存在遲滞，造成膨脹閥的反應總是慢半拍。假如我們描繪一幅膨脹閥的時間流量圖，我們會發現它并不是圓滑的曲線，而是波折線。膨脹閥的好壞反映在波折的幅度上，幅度越大說明該閥反應越慢，質量越差。
